Filtru anti-magnetita si anti-namol, Reflex Exdirt D 1 1/2

Filtru anti-magnetită și anti-nămol Reflex Exdirt D 1 1/2"

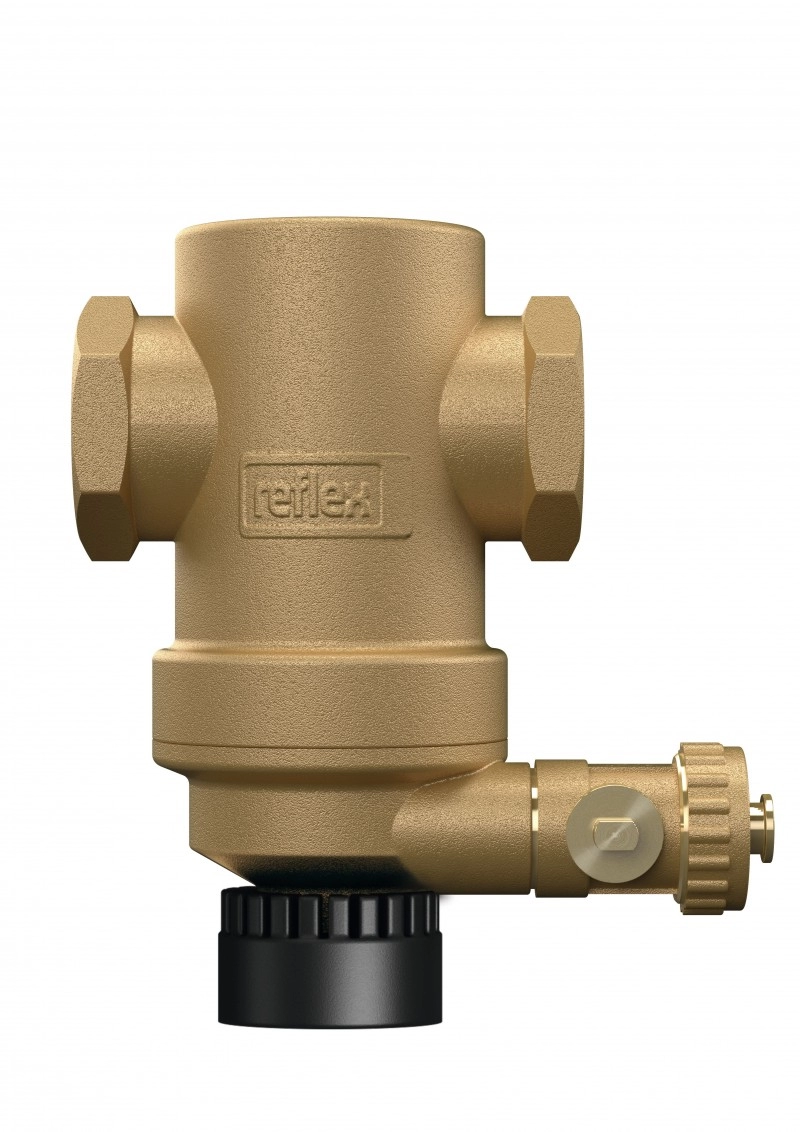

Filtrul anti-magnetită și anti-nămol Reflex Exdirt D 1 1/2" este un separator din alamă care combină separarea gravitațională a impurităților mecanice cu reținerea particulelor feromagnetice prin sistemul magnetic detașabil Exferro Easy Clip. Modelul are montaj orizontal și conexiune filetată.

Separatorul reține particule de impurități mecanice de minimum 5,0 µm din fluxul de agent termic, iar magnetul permanent din neodymium presat izostatic contribuie la separarea particulelor feroase din apă.

Sistem magnetic detașabil Exferro Easy Clip

Exferro Easy Clip permite detașarea și reatașarea capsulei magnetice pe carcasa exterioară a separatorului printr-o procedură simplă și sigură. Capsula conține un magnet permanent din neodymium presat izostatic și este montată într-un manșon din plastic, fixat prin clipsare pe nervura circulară exterioară din partea inferioară a separatorului.

Câmpul magnetic al capsulei reține particulele feromagnetice în interior, în aceeași zonă în care impuritățile mecanice se depun gravitațional.

Separarea impurităților și a nămolului

Reflex Exdirt D 1 1/2" utilizează separarea gravitațională pentru reținerea impurităților mecanice. Camera de destindere are o arie transversală mai mare decât aria transversală de conectare, ceea ce determină scăderea proporțională a vitezei fluidului.

În corpul separatorului se află o inserție tubulară din sârmă, care contribuie la reducerea vitezei impurităților mecanice și susține depunerea lor naturală în camera inferioară. Inserția contribuie și la reducerea turbulențelor de curgere a lichidului.

Impuritățile mecanice și particulele feromagnetice colectate pot fi eliminate periodic din camera inferioară prin purjare, fără întreruperi operaționale ale sistemului.

Caracteristici Reflex Exdirt D 1 1/2"

• tip: D 1½" M;
• material carcasă: alamă;
• poziție de instalare: orizontală;
• variantă de conectare: filet;
• conexiune sistem: IG 1½";
• conexiune de golire: IG ¾";
• sistem magnetic detașabil Exferro Easy Clip;
• magnet permanent din neodymium presat izostatic;
• reținerea impurităților mecanice de minimum 5,0 µm.

Date tehnice Reflex Exdirt D 1 1/2"

• presiune maximă operațională: 10 bar;
• temperatură maximă operațională: 110°C;
• debit volumic maxim admisibil: 5 m³/h;
• Kvs: 40 m³/h;
• lungime: 88 mm;
• înălțime inclusiv Easy Clip: 174 mm;
• diametru: 63 mm;
• masă: 1,5 kg.

Reflex Exdirt D 1 1/2" reunește separarea gravitațională a impurităților mecanice și nămolului cu reținerea magnetică a particulelor feromagnetice, oferind totodată posibilitatea eliminării periodice a depozitelor prin purjare fără întreruperea operațională a sistemului.
