Filtru anti-magnetita si anti-namol, Reflex Exdirt D 1" M pentru protectie centrale termice cu magnet neodymium detasabil cu montaj orizontal din alama.

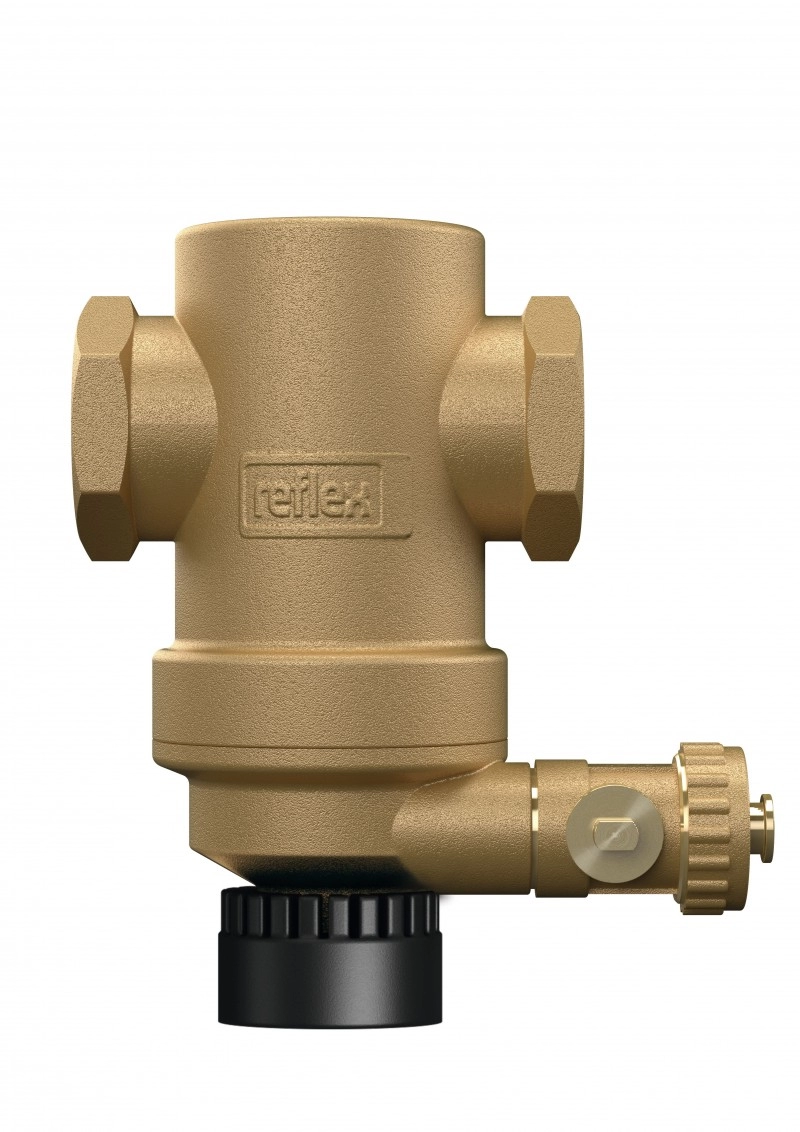

Filtru anti-magnetită și anti-nămol Reflex Exdirt D 1" M cu magnet neodymium detașabil

Filtrul anti-magnetită și anti-nămol Reflex Exdirt D 1" M este un separator din alamă, cu montaj orizontal, destinat reținerii impurităților mecanice și particulelor feromagnetice din fluxul de agent termic. Modelul utilizează separarea gravitațională și sistemul magnetic detașabil Exferro Easy Clip.

Separatorul reține particule de impurități mecanice de minimum 5,0 µm, iar magnetul permanent din neodymium presat izostatic contribuie la separarea particulelor feroase din apă.

Sistem magnetic detașabil Exferro Easy Clip

Exferro Easy Clip permite detașarea și reatașarea capsulei magnetice pe carcasa exterioară a separatorului printr-o procedură simplă și sigură. Capsula conține un magnet permanent din neodymium presat izostatic și este montată într-un manșon din plastic, care se fixează prin clipsare pe nervura circulară exterioară din partea inferioară a separatorului.

Câmpul magnetic al capsulei reține particulele feromagnetice în interior, în aceeași zonă în care impuritățile mecanice se acumulează prin separare gravitațională.

Separarea impurităților și nămolului din agentul termic

Reflex Exdirt D 1" M utilizează o cameră de destindere cu o arie transversală mai mare decât aria transversală de conectare. Această configurație determină scăderea proporțională a vitezei fluidului și susține procesul de separare gravitațională.

În corpul separatorului se află o inserție tubulară din sârmă. Aceasta contribuie la reducerea vitezei impurităților mecanice, susține mișcarea naturală de depunere gravitațională către camera inferioară și reduce turbulențele de curgere a lichidului.

Depozitele colectate, formate din impurități mecanice și particule feromagnetice, pot fi eliminate periodic din camera inferioară prin purjare, fără întreruperi operaționale ale sistemului.

Caracteristici Reflex Exdirt D 1" M

• separator de impurități mecanice, nămol și particule feromagnetice;
• sistem magnetic detașabil Exferro Easy Clip;
• magnet permanent din neodymium presat izostatic;
• reținerea impurităților mecanice de minimum 5,0 µm;
• separare gravitațională;
• inserție tubulară din sârmă pentru susținerea depunerii impurităților și reducerea turbulențelor;
• eliminarea periodică a depozitelor prin purjare;
• carcasă din alamă;
• montaj orizontal;
• conectare prin filet.

Date tehnice Reflex Exdirt D 1" M

• tip: D 1" M;
• material carcasă: alamă;
• poziție de instalare: orizontal;
• variantă de conectare: filet;
• conexiune sistem: IG 1";
• conexiune de golire: IG ¾";
• presiune maximă operațională: 10 bar;
• temperatură maximă operațională: 110°C;
• debit volumic maxim admisibil: 2 m³/h;
• Kvs: 17,2 m³/h;
• lungime: 88 mm;
• înălțime inclusiv Easy Clip: 120 mm;
• diametru: 63 mm;
• masă: 1,2 kg.

Reflex Exdirt D 1" M combină separarea gravitațională a impurităților mecanice și nămolului cu reținerea magnetică a particulelor feromagnetice prin sistemul Exferro Easy Clip, într-un separator din alamă cu montaj orizontal.
