Filtru anti-magnetita si anti-namol, Reflex Exdirt D 1" VM pentru protectie centrale termice cu magnet neodymium detasabil cu montaj vertical din alama.

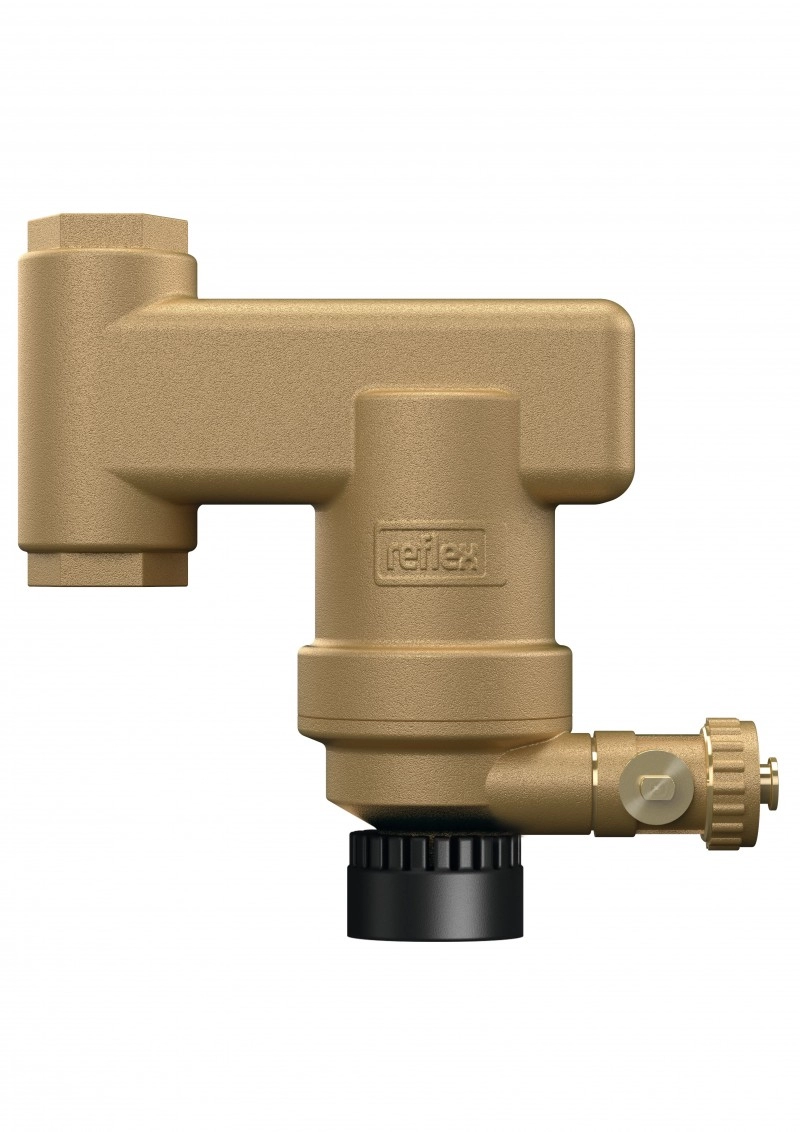

Filtru anti-magnetită și anti-nămol Reflex Exdirt D 1" VM cu montaj vertical

Filtrul anti-magnetită și anti-nămol Reflex Exdirt D 1" VM este un separator din alamă, cu montaj vertical, conceput pentru reținerea impurităților mecanice și a particulelor feromagnetice din fluxul de agent termic. Funcționarea combină separarea gravitațională cu acțiunea sistemului magnetic detașabil Exferro Easy Clip.

Separatorul reține particule de impurități mecanice de minimum 5,0 µm, iar magnetul permanent din neodymium presat izostatic contribuie la separarea particulelor feroase din apă.

Sistem magnetic detașabil Exferro Easy Clip

Exferro Easy Clip permite detașarea și reatașarea capsulei magnetice pe carcasa exterioară a separatorului printr-o procedură simplă și sigură. Capsula conține un magnet permanent din neodymium presat izostatic și este montată într-un manșon din plastic, fixat prin clipsare pe nervura circulară exterioară din partea inferioară a separatorului.

Câmpul magnetic al capsulei reține particulele feromagnetice în interior, în aceeași zonă în care impuritățile mecanice se depun gravitațional.

Separarea impurităților și a nămolului

Reflex Exdirt D 1" VM utilizează separarea gravitațională pentru reținerea impurităților mecanice din agentul termic. Camera de destindere are o arie transversală mai mare decât aria transversală de conectare, ceea ce determină scăderea proporțională a vitezei fluidului.

În corpul separatorului se află o inserție tubulară din sârmă, care contribuie la reducerea vitezei impurităților mecanice și susține depunerea naturală a acestora în camera inferioară. Inserția contribuie și la reducerea turbulențelor de curgere a lichidului.

Depozitele formate din impurități mecanice și particule feromagnetice pot fi eliminate periodic din camera inferioară prin purjare, fără întreruperi operaționale ale sistemului.

Caracteristici Reflex Exdirt D 1" VM

• tip: D 1 VM;
• material carcasă: alamă;
• poziție de instalare: verticală;
• variantă de conectare: filet;
• conexiune sistem: IG 1";
• conexiune de golire: IG ¾";
• sistem magnetic detașabil Exferro Easy Clip;
• magnet permanent din neodymium presat izostatic;
• reținerea impurităților mecanice de minimum 5,0 µm.

Date tehnice Reflex Exdirt D 1" VM

• presiune maximă operațională: 10 bar;
• temperatură maximă operațională: 110°C;
• debit volumic maxim admisibil: 2 m³/h;
• Kvs: 17,2 m³/h;
• lungime: 84 mm;
• înălțime inclusiv Easy Clip: 144 mm;
• diametru: 63 mm;
• masă: 1,8 kg.

Reflex Exdirt D 1" VM combină separarea gravitațională a impurităților mecanice și nămolului cu reținerea magnetică a particulelor feromagnetice prin Exferro Easy Clip, într-o construcție din alamă cu racord IG 1" și montaj vertical.
