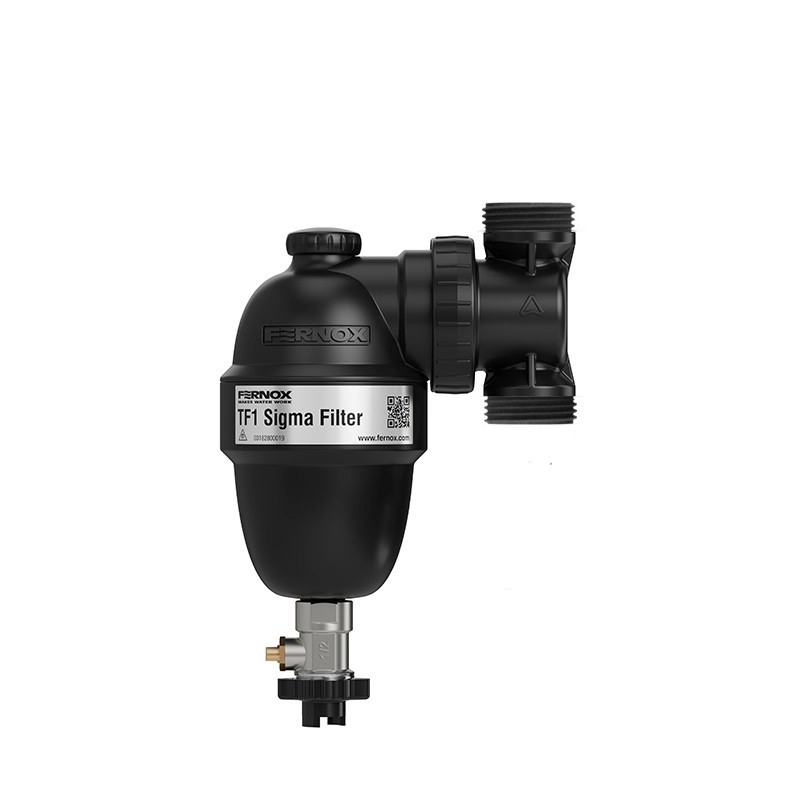

Filtru antimagnetita Fernox TF1 Sigma

Filtru antimagnetită Fernox TF1 Sigma pentru sisteme de încălzire și răcire

Filtrul antimagnetită Fernox TF1 Sigma este conceput pentru captarea unei game largi de impurități magnetice și nemagnetice din sistemele de încălzire și răcire. Tehnologia internă HPS, ansamblul magnetic și zona cu debit redus contribuie la separarea și colectarea contaminanților fără blocarea sau restricționarea debitului.

Unitatea sigilată și testată sub presiune permite curățarea rapidă prin supapa de golire. Filtrul poate fi instalat pe conducte verticale sau orizontale, iar dozarea prin supapa de golire se realizează rapid și fără murdărie.

Tehnologie HPS pentru captarea impurităților

Apa contaminată intră în filtru prin colector, împreună cu resturile și particulele aflate în suspensie, inclusiv impurități feroase precum magnetita. Separatorul hidronic de particule HPS direcționează apa spre partea inferioară a filtrului și contribuie la separarea particulelor de murdărie aflate în suspensie.

Particulele sunt direcționate către zona cu debit redus de la baza filtrului, în timp ce fluxul dinamic permite captarea impurităților feroase de către ansamblul magnetic. Pentru a ieși din filtru, apa trece peste teaca magnetului și în jurul HPS, iar impuritățile sunt reținute în zona cu debit redus sau captate de magnet.

Construcție și materiale

Fernox TF1 Sigma este fabricat dintr-un polimer tehnologizat de înaltă rezistență, ranforsat cu fibră de sticlă. Materialul prezintă rezistență la hidroliză, deformare și abraziune și este compatibil cu glicolii și aditivii utilizați în mod obișnuit în sistemele de încălzire centrală.

Filtrul este proiectat pentru pierderi minime de presiune și o eficiență ridicată de colectare. Colectorul metalic cu soclu glisant asigură o conexiune sigură la sistemul de încălzire, iar magnetul din neodim permite captarea impurităților feroase.

• corp filtru: polimer tehnologizat ranforsat cu fibră de sticlă;
• colector: alamă placată cu nichel și polimer tehnologizat ranforsat cu fibră de sticlă;
• supapă de golire: alamă placată cu nichel;
• supape de izolare: oțel inoxidabil;
• garnituri și șaibe: EPDM;
• ansamblu magnetic cu magnet din neodim.

Montare, curățare și dozare

Filtrul Fernox TF1 Sigma poate fi instalat pe conducte verticale sau orizontale, în funcție de direcția fluxului indicată de săgeata de pe colector. Poziția indicată ca fiind preferabilă este pe conducta de retur la cazan. Dacă spațiul sau înălțimea disponibilă sunt limitate, filtrul poate fi instalat la un unghi de până la 45° față de poziția verticală.

Filtrul este conceput pentru protejarea cazanului împotriva efectelor resturilor de coroziune circulante acumulate în sistem în urma reacției dintre apă și metalele diferite utilizate într-un sistem de încălzire și răcire. Tratarea sistemului cu un inhibitor din gama Fernox Protector previne formarea nămolului și a calcarului pe termen lung.

Murdăria acumulată poate fi eliminată prin scoaterea magnetului din teacă și deschiderea supapei de golire. Procedura nu necesită oprirea sistemului sau dezasamblarea filtrului.

Date tehnice Fernox TF1 Sigma

• temperatură maximă: 100°C;
• presiune maximă de operare: 5 bari;
• debit maxim: 50 l/min;
• dimensiuni: 115 × 255 × 180 mm;
• greutate: 1,4 kg;
• dimensiune racorduri: 22, 3/4".

Ambalare și siguranță

Filtrul este ambalat individual și include instrucțiuni. Nu necesită condiții speciale de depozitare. În cazul persoanelor cu stimulator cardiac, este necesară atenție suplimentară la manipularea filtrului magnetic.

Fernox TF1 Sigma combină tehnologia HPS, separarea magnetică și zona cu debit redus pentru captarea impurităților magnetice și nemagnetice, oferind totodată montaj flexibil și posibilitatea curățării fără oprirea sistemului sau dezasamblarea filtrului.
